firedrone handheld & repeater
Industriedesign und Prototypen für die Feuerwehr: ein robustes Handgerät mit Wärmebildkamera und ein stapelbarer Funk-Repeater für FireDrone – in nur 6 Wochen vom Konzept bis zum Messe-Prototyp an der Interschutz 2026.
Kunde
FireDrone AG
Jahr
2026
Leistungen
Industriedesign · 3D-CAD-Konstruktion · Prototyping · 3D-Visualisierung
Aufgabe
FireDrone entwickelt Drohnen mit Wärmebildkamera, die in brennende Gebäude und Tunnels fliegen. Für die Interschutz 2026 brauchte das Unternehmen zwei weitere Geräte: ein Handgerät mit Wärmebildkamera für die Einsatzkräfte und einen Repeater, der die Funkverbindung sicherstellt. Zeit dafür: 6 Wochen. Die grösste Hürde: Eine eigene Elektronik oder Platine liess sich in dieser Zeit nicht entwickeln – die Geräte sollten trotzdem so kompakt und leicht wie möglich werden.
Lösung

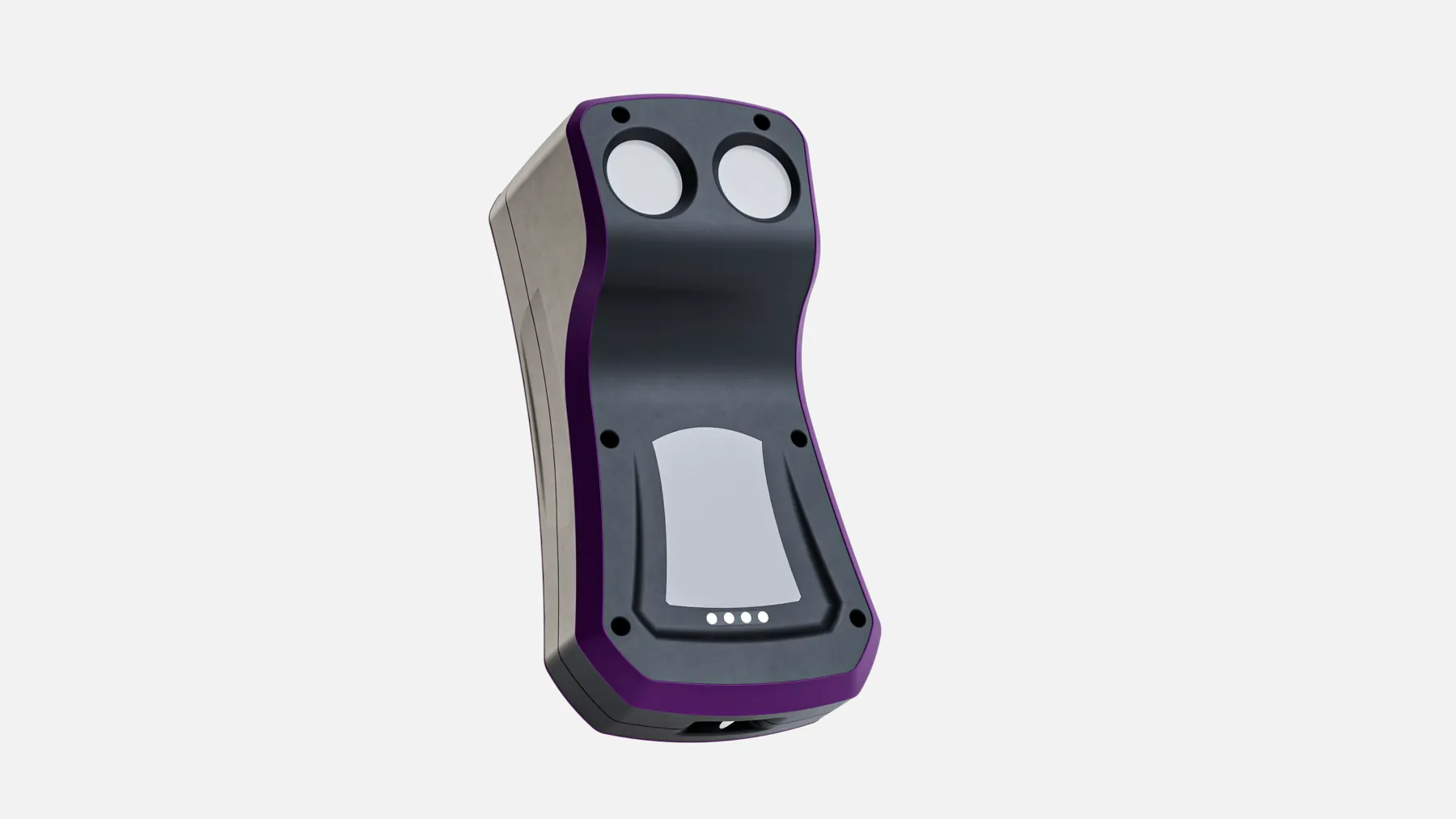

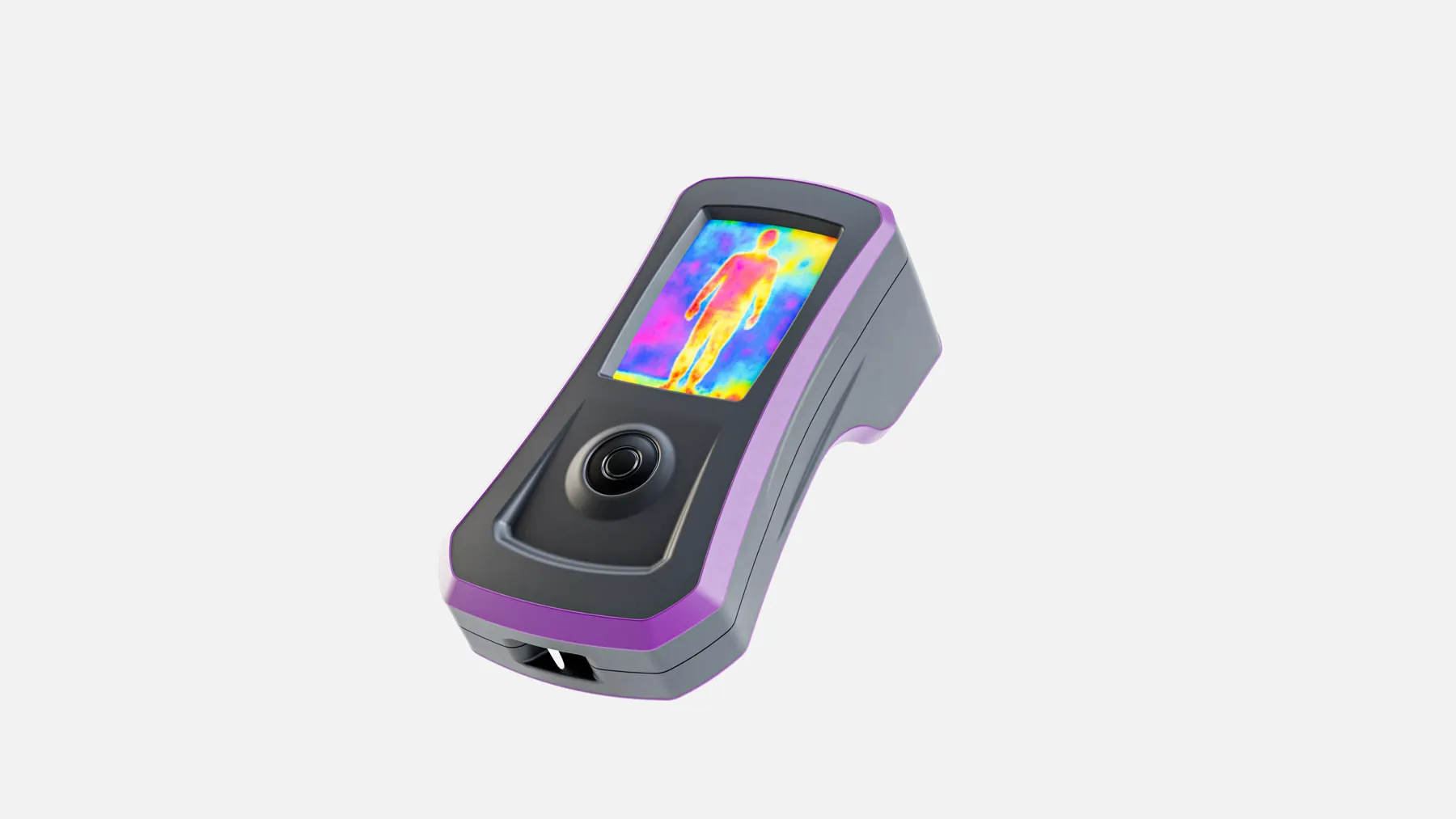

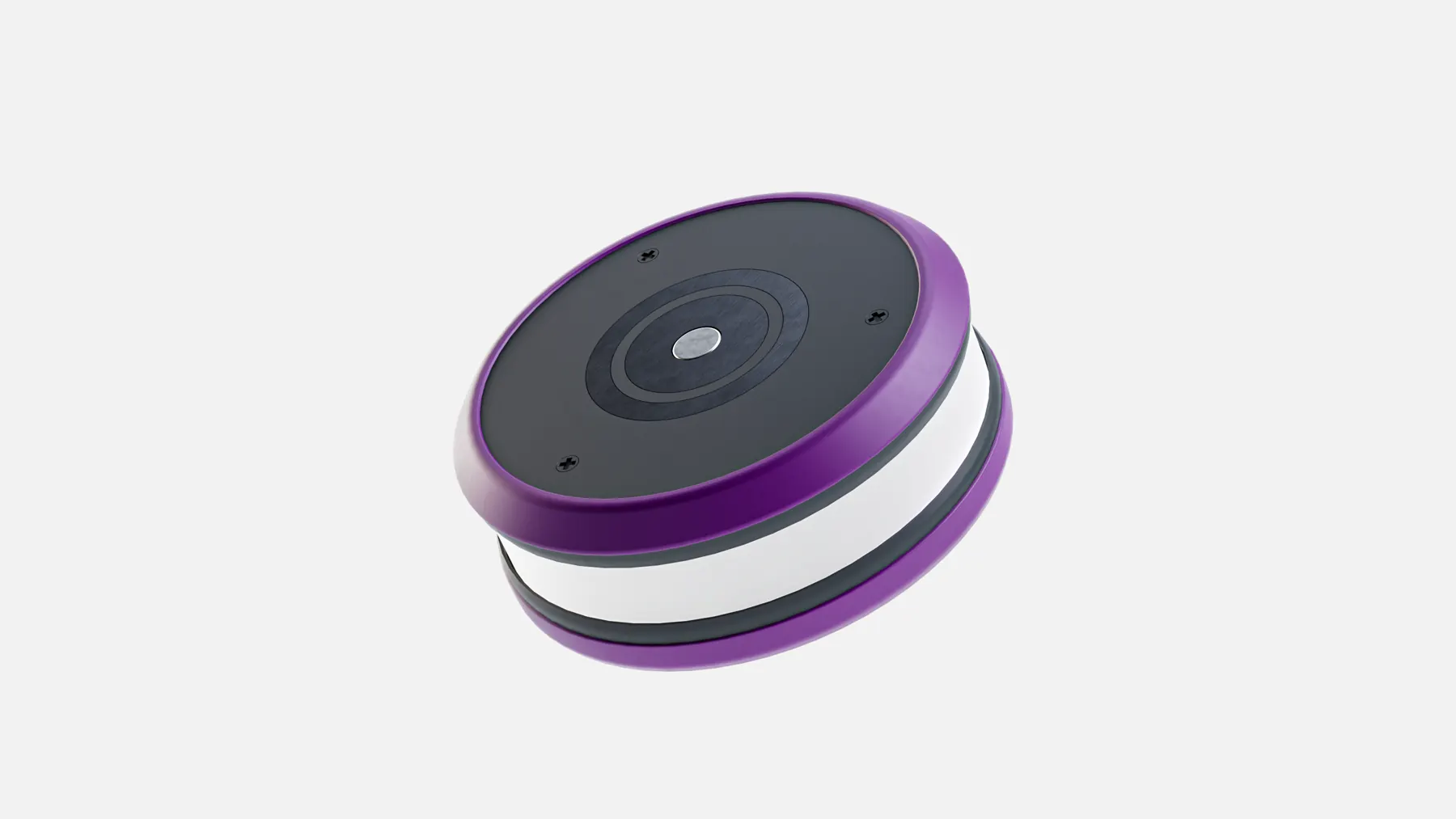

Handheld: ein kompaktes, leichtes und ergonomisches Handgerät, das auch mit Einsatzhandschuhen sicher in der Hand liegt. Die Bedienung ist bewusst auf das Nötigste reduziert – so schickt die Feuerwehr auch unter Stress mit einem Handgriff Wärmebilder an die Einsatzzentrale. Repeater: ein schlichtes, robustes Gerät, das als Relaisstation Daten weiterleitet, sobald das Handgerät keine direkte Verbindung mehr hat. Mehrere Repeater lassen sich zum Laden und für den Transport stapeln.
Resultat
Zwei funktionsfähige Prototypen in 6 Wochen, die an der Interschutz 2026 gezeigt wurden und für Aufmerksamkeit sorgten – dazu fotorealistische 3D-Visualisierungen für Präsentation und Marketing.
Industriedesign unter Zeitdruck
Sechs Wochen von der ersten Skizze bis zum funktionsfähigen Prototyp: Dafür haben wir Konzept, Produktdesign und 3D-CAD-Konstruktion eng verzahnt. Weil keine eigene Elektronik entwickelt werden konnte, haben wir die Gehäuse rund um bestehende Komponenten gestaltet – und dabei jeden Millimeter für ein kompaktes, leichtes Gerät genutzt.
Gestaltet für den Ernstfall

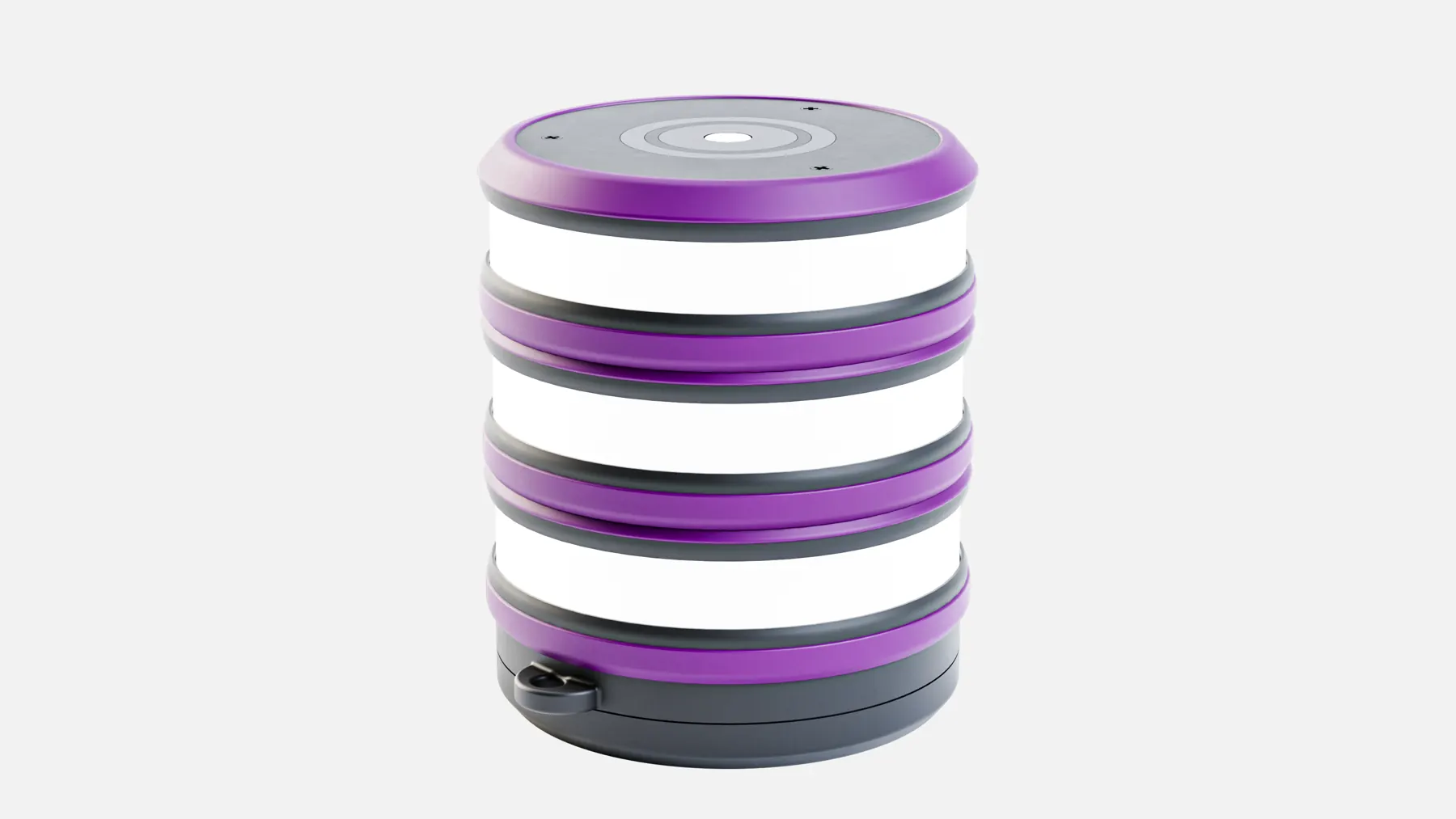

Feuerwehrleute arbeiten mit dicken Handschuhen, unter Zeitdruck und bei schlechter Sicht. Deshalb setzt das Design auf grosse, klar ertastbare Bedienelemente, eine griffige Form und eine Signalfarbe, die auch im Rauch auffällt. Die Repeater sind stapelbar: So lassen sie sich gemeinsam laden und mit einem Griff zum Einsatz mitnehmen.
Prototypen wie aus der Serie – ohne Spritzgusswerkzeug
Die schwarzen Gehäuse haben wir auf unserem SLA-3D-Drucker Nexa3D XiP aus xABS gedruckt, einem ABS-ähnlichen Material. Die violetten Griff- und Schutzzonen wurden anschliessend aus Silikon darüber gegossen – das Prinzip Overmoulding, wie es später auch in der Serie zum Einsatz kommt. Für die Bedienknöpfe haben wir Negativformen gedruckt und die Knöpfe ebenfalls aus Silikon gegossen. Das Resultat: Prototypen, die sich anfühlen wie fertige Produkte.
Visualisierung für die Messe
Parallel zum Prototypenbau entstanden fotorealistische 3D-Visualisierungen. So konnte FireDrone die Geräte schon vor der Interschutz in Präsentationen und auf Social Media zeigen. Die Einsatzszenen in der Galerie sind KI-generiert und als solche gekennzeichnet.
Mehr dazu: Produktentwicklung, 3D-Rendering und Quick Design für Startups.
Bilder
Stimmen
«Effizient, pragmatisch und freundlich – genau was man bei einem Entwicklungsprojekt braucht!»
Fabian Wiesemüller — Founder, FireDrone AG
